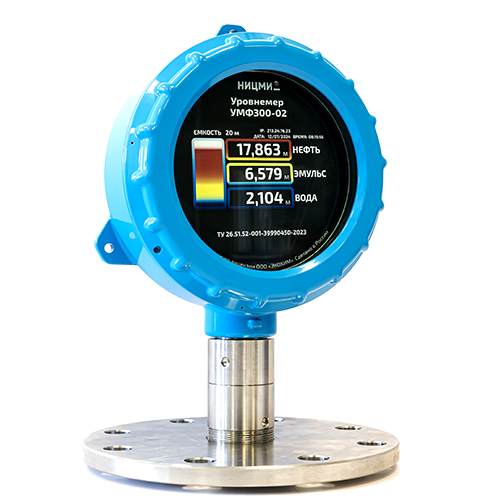

Уровнемер УМФ300-02
ООО "НИЦМИ"
Многофазный измеритель уровня УМФ300-02 является новым поколением приборов этого класса и представляет собой идеальный инструментарий для технолога, позволяющий получать количественные и качественные оценки состояния жидкости в резервуаре или технологическом аппарате. Функционирование УМФ300-02 основано на двойном эффекте, возникающем при распространении электромагнитных волн в жидкостных средах – отражении от границ раздела сред и изменении скорости распространении волны в зависимости от величины диэлектрической проницаемости. Первый эффект позволяет определить положение границ раздела сред, второй эффект идентифицировать сами среды на границе раздела относя их к газу, нефти эмульсии или воде. УМФ300-02 обладает исключительным для уровнемеров дополнительным каналом определения водосодержания эмульсии. Специальная диагностическая диаграмма позволяет определять качество отстоя и структуру переходной эмульсионной зоны.
ПРИМЕНЕНИЕ УМФ300-02 НА РЕЗЕРВУАРАХ
Наиболее эффективно применение УМФ300-02 на резервуарах различного типа (сырьевых, технологических, товарных, товарных и очистных) для измерения положений границ раздела газ/нефть, нефть/эмульсия, эмульсия/вода. Функция определения водосодержания эмульсии позволяет вести оперативный учет количества нефти в резервуаре с учетом нефти, содержащейся в эмульсионной зоне. Работа УМФ300- 02 не зависит от сложности технологического процесса, затянутых переходных зон с плохо выраженными границами раздела сред. Функция диагностики позволит видеть все границы разделов сред, их выраженность, что полезно при анализе сложных технологических режимов.
ПРИМЕНЕНИЕ УМФ300-02 НА ТРУБНЫХВОДООТДЕЛИТЕЛЯХ
На технологических аппаратах с распределенными зонами подготовки нефти и воды (трубные водоотделители и концевые делители фазы) возможна установка нескольких датчиков УМФ300- 02. В этом случае встроенное ПО обеспечивает комплексную обработку данных. Выдавая распределенную картину хода технологического процесса по всех длине технологического аппарата. Использование дополнительного эффекта – затухания электромагнитного сигнала при распространении его в водяной зоне – позволяет добиться подготовки качества воды с содержанием нефтепродуктов, не превышающим 50 мг/л. Сигнал с УМФ300-02 проинформировать о превышении количества нефтепродуктов заданного уровня и отключить насос откачки или закрыть задвижку сброса воды.
ПРИМЕНЕНИЕ УМФ300-02 НА ТЕХНОЛОГИЧЕСКИХ АППАРАТАХ
Уровнемер УМФ300-02 применяется на технологических аппаратах как измерительное устройство. Встроенные законы управления обеспечивают подготовку нефти и воды со стабильным процессом разделения и выраженными границами для получения нефти и воды заданного качества. Передача данных о результатах измерения производится по протоколу Modbus TCP/IP и/или 4-20 мА + HART.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Положение границ разделов сред |
газ/нефть, нефть/эмульсия, эмульсия/вода |
|
Водосодержание |
Содержание воды в эмульсионной зоне |
|
Предельная абсолютная погрешность измерения уровня газ/нефть нефть/эмульсия эмульсия/вода |
2 мм 5 мм 5 мм |
|
Содержание воды на границе раздела нефть/эмульсия эмульсия/вода |
не более 5% не менее 99% |
|
Диапазон измерений значений уровня (высота измеряемой емкости) |
0,3 – 20 метров |
|
Предельная абсолютная погрешность водосодержания в эмульсии |
1,5% |
|
Избыточное давление |
4,0 МПа |
|
Температура окружающей среды |
-50 до +55 °С |
|
Напряжение питания |
от 24 до 48 В |
|
Маркировка взрывозащиты |
1Ex db [ia Ga] IIB T6 Gb |
|
Степень защиты |
IP66 |
|
Индикация |
Встроенная, дисплей TN, TFT LCD 4,3’, 480x272 |
|
Интерфейсы связи |
RS485, Modbus 4…20 мА + HART (опция) |
ОТЛИЧИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА
Важными отличительными особенностями УМФ300-02 являются:
-
отсутствие вторичное прибора (контроллера), сигнал передается напрямую на АРМ-оператора;
-
наличие встроенной индикации;
-
наличие встроенного беспроводного модуля для настройки датчика;
-
межповерочный интервал - 3 года.
